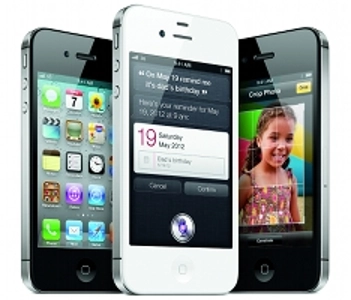

© Apple
Elektronikproduktion |
På insidan av iPhone4S
Vi sände ut våra medhjälpare runt världen för att fånga in den skygga iPhone4S. Och de hittade den. Med lite hjälp från en iFixit-användare i Tyskland, Markus Weiher, lyckades vi plocka isär den senaste kreationen. Inte ens Siris varningar kunde stoppa oss.
Om du är en av de till synes miljarden människor som förbeställt telefonen och vill veta vad som finns där inne, följ med oss och se efter. Allt som krävs är ett plastbändar-verktyg, en Phillips #00-mejlsel, en Pentalobe-mejsel och viljan att utforska. Lämna garantin vid dörren. Den behövs inte dit vi är på väg.
Att öppna en 4S var ungefär detsamma som att öppna en iPhone4. Vi är alltid nöjda med att finna en begränsad mängd lim och en bakpanel som är enkel att ta loss. Samma irriterande skruvar finns dock kvar och det är aldrig roligt att hitta sammansatta (läs dyra att reparera) displayer. Allt som allt är det varken lättare eller svårare att hantera en 4S än en iPhone4. Den får samma 6/10 i reparerbarhet.
Teardown highlights:
Pentalobe-skruvar igen? Vi hoppades på att få se något nytt men istället hittade vi vår gamla femsidiga vän.
Titta närmare så hittar nu det: Extra .05 watt-timmar i batteri över iPhone4! Enligt Apple får du en extra timmes taltid på 3G men 100 timmar mindre standby.
I sann iFixit-anda tog vi bort EMI-skölden för din skull. Moderkortet visar nu sin elektriska själ:
- Apple A5 dual-core processor med 512 MB RAM
- Toshiba THGVX1G7D2GLA08 16 GB NAND flash memory
- Qualcomm MDM6610 baseband chipset
- Qualcomm PM8028 power management IC
- Qualcomm RTR8605 Multi-band/mode RF transceiver
- Murata SW SS1830010. Vi misstänker att det här paketet innehåller ett Broadcomchip som lär stå för Wi-Fi/Bluetooth precis som i tidigare teardowns.
- Skyworks 77464-20 power amplifier (LIPA)-modul utvecklad för WCDMA-applikationer.
- Avago ACPM-7181 power amplifier
- TriQuint TQM9M9030 multi-mode quad-band power amplifier-modul.
- TriQuint TQM66052 (möjligen en PA-duplexer-modul)
- Ett mystiskt Apple-chip med markeringen 338S0987 B0FL1129 SGP
Nämen hallå, vad är detta? Enligt Chipworks har vår tyska iPhone4S Samsung DDR2 RAM (K3P-markeringar på A5-processorn), medan vår australiensiska iPhone4S innehåller Elpida DDR2 RAM (B40-markering på A5-processorn)!
-----
Om du inte hittat riktigt vad du söker efter, titta då här. / © iFixit
