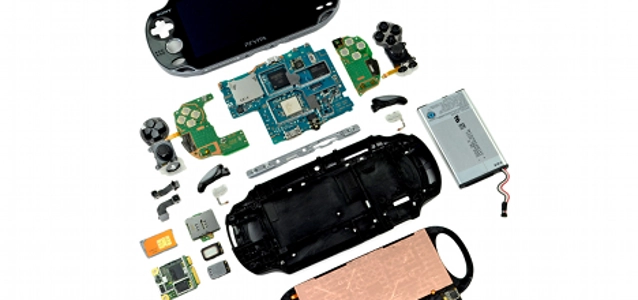

Hur ser Playstation Vita ut på insidan?

Ifixit har tittat närmare på vad som driver runt den senaste bärbara spelkonsolen från Playstation: Vita.
Trots att Vitan låste sig 5 minuter efter att iFixit-gänget började titta på den blev de på bättre humör när de öppnade upp dess insida. Allting var lätt att ta isär. Inga specialskruvar och gott om kontakter samt modulär design. Det enda minuset var en LCD-enhet fastsatt på plast och så lite klister. Den får dock 8 av 10 i reparerbarhet.

Höjdpunkter:

Allting hålls ihop av standard Phillips #00-skruvar. Batteriet sitter också fast med hjälp av sådana vid bakhöjet, något som gör att man kan byta batteriet själv. Kapaciteten är för övrigt på imponerande 3,7V och 2210mAh.

© iFixit
Det trådlösa kortet var lätt att hitta på grund av härvan av antennkablar runt det. Ifixit tog bort EMI-skölden för att hitta:

- Qualcomm PM8028 power management
- Avago ACPM-7868 linear quad-band power amplifier module
- Avago ACPM-5001 CDMA band 1 power amplifier module
- Avago ACPM-5002 CDMA band 2 power amplifier module
- Avago ACPM-5005 CDMA band 5 power amplifier module
- Avago ACPM-5008 CDMA band 8 power amplifier module
- Epcos 7964 SAW duplexer
- Qualcomm MDM6200, som stödjer HSPA+ på upp till 14.4 Mbps
- Toshiba TY890A111222KA Mobile SDR SDRAM
- Sony CXM3555ER antenna switch module

PS Vita är ytterst modulär. Det gör det enkelt och billigt att reparera den om något går sönder.

Trots att Vita är den första spelkonsolen från Sony med två kameror bör du inte kasta din Nikon ännu. De är nämligen på 640x480 pixlar VGA.

Efter att ha tagit bort lite klister kommer man fram till en Atmel mXT224, kontrollenhet för touchscreen.

© iFixit
Högtalarna är lätta att ta loss tack vare tryckkontakter.

Om det inte är trasigt behöver det inte lagas. Sony har använt samma design på L och R trigger-knapparna som i PSP.

På vägen mot moderkortet upptäcker också iFixit-gänget att Sony använt färgade skruvar inuti, något som är mycket ovanligt i denna typ av enheter. Rosa skruva håller moderkortet på plats och blå skruvar sätter fast saker på kortet.

På moderkortet finns:

- Sony CXD5315GG quad-core processor
- Samsung KLM4G1FE3A-F001 512 MB Mobile DDR2 SDRAM
- Fujitsu MB44C026A
- Marvell 88W878S-BKB2 Avastar WLAN/Bluetooth/FM Single-Chip SoC
- Wolfson Micro WM1803E audio codec
- STMicroelectronics 3GA51H gyroscope
Kionix KXTC9 thippel-axels MEMS accelerometer

Under ramen på LCD-skärmen, efter att den lossats från plasten, finns ytterligare en Atmel mXT224 touchscreen controller, en numera vanlig enhet som också finns i till exempel Droid 4.
-----

Mer bilder och information finns här.
