16
april
2012
Chipworks

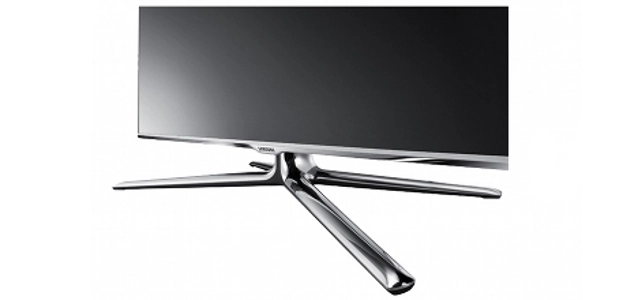

Chipen i en Samsung 8000 Series Smart TV

Personerna på Chipworks har tittat i en 3000-dollars Samsung 8000 Series Smart TV.
I denna enhet märks att Samsung har valt att satsa mycket på egna chip och egna patent. På huvudkortet sitter ett SDP1106-chip som innehåller DNIe-märkning. Det här är ett stort chip med måtten 8.86mm x 8.94mm. Det innehåller den senaste 32nm high-k metal-gate-teknologin från Samsung.

På ett andra kort sitter mer av TV-kapaciteten och ytterligare två stora chip från Samsung: först ett SDP1107 LCD timing controller (7.09mm x 7.30mm) och ett SDP1111 Echo-FP DTV MCU/LED frame rate controller (7.4mm x 8.23mm). Det finns också 1 GB Samsung DDR3 SDRAM.

Här är en listning av alla chip som kunnat hittas. OBS, listan på engelska.
  • Alpha & Omega - AOZ1051PI - Regulator
  • Alpha & Omega - AOZ1360AI - Power switch
  • Alpha Imaging Technology Corp. - AIT8422F - Image processor
  • Atmel Corporation - ATMLH202 - EEPROM
  • Broadcom - BCM20705A1KWFBG - Bluetooth
  • Broadcom - BCM20733A1KFB1G - Bluetooth
  • Cirque - SD806A - Touch controllers
  • Conexant - CX20708-21Z - System-on-Chip (SoC)
  • Diodes Inc. - AP1117Z - Regulator
  • Diodes Inc. - AP7173 - Regulator
  • Diodes Inc. - APX1117E-18 - Voltage regulator
  • Diodes Inc. - APX1117E-33 - Voltage regulator
  • EON - EN25F10-100GIP - Serial flash memory
  • Fairchild - FDD5N50U - N-channel FET
  • Genesys - GL852G - USB controller
  • Infineon - ICE2PCS06 - Power factor controller
  • Intel - 2811 - Unclassified
  • Intersil, Inc. - ISL24826IRZ - Unclassified
  • Macronix - MX25L6406EM2I-12G - Serial flash memory
  • National Semiconductor - VM19AG - Unclassified
  • NXP Semiconductors - BYC5X-600 - Other
  • Ralink - RT5572N - WiFi SoC
  • Realtek - RTL8201F - Ethernet Transceiver
  • Rohm - BD9329AEFJ - Regulator
  • Samsung - K4B1G1646G-BCH9 - DDR3 SDRAM
  • Samsung - K4B2G1646C-HCMA - DDR3 SDRAM
  • Samsung - KLM2G1HE3F-B001 - Multichip package
  • Samsung - SDP1101 - SoC
  • Samsung - SDP1104 - Unclassified
  • Samsung - SDP1106 - SoC
  • Samsung - SDP1107 - SoC
  • Samsung - SDP1111 - SoC
  • Samsung - SENX70 - Unclassified
  • Samsung - UN55ES8000F_Pri-Camera - Camera module
  • SEMTECH - RClamp0504FA - Other
  • Sensitron Semi - MBRF2080CTL - Other
  • Sensitron Semi - SDURF1030CT - Power rectifier
  • Silicon Image Inc. - Sil9587CNUC-3 - Microprocessor
  • STMicroelectronics - M24512RP - EEPROM
  • Texas Instruments - 09048 - Unclassified
  • Texas Instruments - MAX3222ECDB - RS232 driver/receiver
  • Texas Instruments - TAS5735 - Unclassified
  • Texas Instruments - TPS54821 - DC-DC converter
  • Texas Instruments - TPS65167A - Power supply
  • Texas Instruments - TS3DS10224 - MUX devices
  • Toshiba - TC74VHC4052AFT - Data converters/multiplexers/switches
  • Toshiba - TC74VHCV541FT - Other
  • Unclassified - 7512N - Unclassified
  • Unclassified - 9707A - Unclassified
  • Unclassified - AJE - Unclassified
  • Unclassified - SLC5012M - Unclassified
  • Vishay Siliconix - Si4435DY - P-channel FET
  • Weltrend Semiconductor - WT61P806 - USB controller
  • Winbond - W25Q16BVS1G - Serial Flash
  • Wolfson -WM8904G - Audio CODEC

-----

Mer finns här
