För att kunna producera dagens mest avancerade processorer och minnen använder halvledartillverkare så kallade EUV-litografisystem – extremt avancerade maskiner där varje exemplar kostar över 150 miljoner amerikanska dollar och rymmer tusentals komponenter med mikrometerprecision. I centrum för denna marknad står ASML, det enda företag i världen som bygger EUV-litografiverktyg.
Nu tar vi steget ännu närmare. Inuti varje mikrochip finns transistorer och ledare som mäts i nanometer, men hur skapas egentligen dessa nästan ofattbart små strukturer?

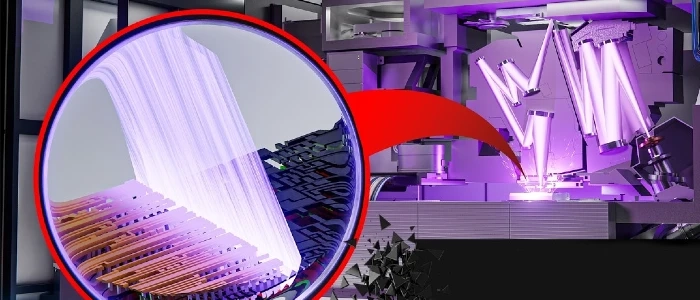

I den här videon från Branch Education får vi följa med in i ett EUV-litografisystem och se hur det fungerar som en slags ”kopiator” för mikrochip – där ett mönster överförs från en mask till ett kiselskiva med hjälp av EUV-ljus på bara 13 nanometer.
