Inuti Fab 21: TSMC visar upp sin halvledarfabrik i Arizona

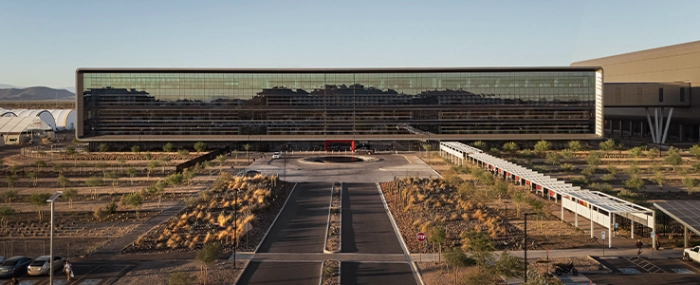

TSMC har publicerat en video som ger en sällsynt inblick i bolagets halvledartillverkning i Arizona — en anläggning känd som Fab 21.
Videon lyfter fram både projektets skala och den moderna chiptillverkningens komplexitet. Inuti anläggningen pekar TSMC på en arbetsstyrka om cirka 3 000 ingenjörer, tekniker och supportpersonal — ett mått på den bemanning som krävs för att driva avancerad halvledartillverkning i USA.
Ett centralt inslag i fabriken är det automatiserade materialtransportsystemet. Enligt videon används omkring 700 så kallade "front-opening unified pods", FOUPs, för att transportera wafers genom anläggningen via spår i taket. De rör sig kontinuerligt mellan bearbetningsutrustning och upprätthåller strikta krav på kontaminationskontroll.
Videon ger också en inblick i renrumsmiljön, där tätt integrerad utrustning stödjer tillverkningen av avancerade chip. TSMC lyfter fram användningen av extrem ultraviolett litografi, EUV, för att mönstra allt mindre strukturer och integrera miljarder transistorer på ett enda chip.
Bortom tillverkningen belyser videon skalan på investeringen i Arizona. TSMC uppger att den totala investeringen i anläggningen uppgår till 165 miljarder dollar, med planer på att bygga tre tillverkningsfabriker samt ytterligare kapslingsanläggningar och ett FoU-center före decenniets slut.
Bolaget pekar också på hållbarhetsåtgärder, däribland ett industriellt vattenåtervinningssystem konstruerat för att återvinna upp till 90 procent av det vatten som används i tillverkningsprocessen.
