© iFixit Elektronikproduktion | 27 april 2011

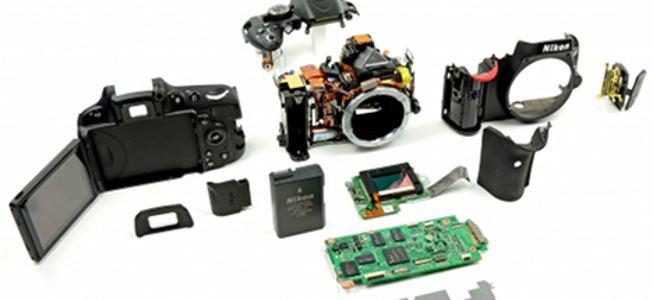

Lär känna Nikon D5100 – från insidan

Ibland får man uppfattningen att all elektronik i dessa dagar är platta eller telefon. Våra ingenjörer fick därför nog. Deras skruvmejslar behövde värmas upp och de behövde en utmaning.

Vi visste exakt vart vi skulle vända oss: Vi har redan skrivit en reparationsmanual för D70 så vi vet av erfarenhet hur svårt det är att plocka isär en SLR-kamera. Så vad kan då vara mer kul än att ta isär ytterligare en SLR? Vi går på djupet i nya Nikon D5100. Höjdpunkterna: - D5100 har en 16,2 megapixels DX-formats CMOS-sensor för att ta bilder. Det är samma specifikationer som sensorn i D7000. - Chipworks meddelar att varje pixel på sensorn är enbart 4.8 µm bred. Det är ungefär hälften så stor diameter som hos en röd blodkropp! - Sensorn har ett speciellt glashölje som blir rött om man ser på det i en vinkel men är genomskinligt rakt framifrån. Snyggt! - Till skillnad från den senaste tidens ”nedbrytningar” kan batteriet enkelt bytas genom att man öppnar utrymmet med tumnageln. - Batteriet, ett 7.4 V 1030 mAh EN-EL14 Li-ion används av D5100, D3100, och COOLPIX P700. Tyvärr är det inte kompatibelt med andra kameror i Nikons serie som D90 och D7000. - Var definitivt säker att du urladdat 330µF blixt-kondensatorn innan du försöker reparera något. Annars riskerar du att oavsiktligt förstöra kameran. - Kameran verkar ha ungefär fyra miljarder skruvar som håller ihop den. Vi var tvungna att klippa bort en hel den ”skruva loss den skruven” från vårt bildmaterial. - Att nå moderkortet är en enkel sak som lätt låter sig göras genom att den bakre luckan tas bort. Du behöver bara ta bort tjugo någonting av #00 Phillips standardskruv, koppla ur sisådär nio kablar och ta bort lödningarna från ett par kopplingar... - Det finns en blå liten ”kudde” inklämd mellan botten av höljet och botten av kondensatorn för blixten. Den leder bort värme under blixtintensiv fotografering. - Topp-höljet är ett mästerverk i sig själv. Innanför väggarna finns: Kontrollhjulet, slutarkontroll, on/off-knapp, infoknapp, inspelningsknapp, exponeringsknapp, IR-sensor AF-lampa, blixt och blixtkontrollskretsar och mikrofon. - Blixten aktiveras av en linjär solenoid som driver på en hävstång för att frigöra fjäderladdade blixten. Det sker antingen automatiskt om sensorn känner av svagt ljus eller genom en knapptryckning. D5100 innehåller också en rad chip av samma slag som de i D7000: - Nikon EXPEED 2 EI-154 1051 Z05 image processor - Samsung K4T1G164QF-BCE7 1Gb DDR2-800 SDRAM (total of 3 Gb = 375 MB) - MXIC MX29GL128EHXFI-90G 128 Mb parallel flash memory - Toshiba TMP19A44FEXBG low-power microcontroller - Nikon EI-155 M4L1BA00 00151044 - Nikon NHHS-2 049M8 När vi tog kameran ur förpackningen märkte vi att storleken och vikten inte är densamma som D90. Den känns... klenare. Men, till våra ögons förtjusning, blev fotografierna fantastiska. Vi hoppas därför att allt ska fungera när vi monterar ihop den igen. På reparationsindexet får den inte mer än 2/10 i resultat. Bara de mest tekniska av tekniska kan försöka reparera sin egen D5100 och få den att fungera efteråt. Vi rekommenderar experrthjälp. © All images: iFixit / Vill du veta mer? Titta då här.
