© iFixit Teknik | 18 augusti 2014

Hur ser ett Oculus Rift DK2 ut på insidan?

iFixit har kikat in i ”vår tids Virtual boy” för att se vad som göms för hårdvara i denna futuristiska enhet. Vad sägs exempelvis om 40 infraröda LED-lampor?

Det första som iFixit-gänget noterar är att enheten är betydligt mycket mer strömlinjeformad än föregångaren DK1. De virtuella ”glasögonen” börjar leverera omgående. Inuti HDMI-kabeln sitter en liten Spectra7 VR7100 processor som ska göra att kablaget kan skalas ned i storlek.
Runt enheten sitter en samling IR-LED:er. 40 för att vara exakt, och de är sammankopplade med en rosett av kablar. Displayen är bokstavligen frontpanelen hos en Samsung Galaxy Note 3. Det här är antagligen en ekonomisk övervägning då man räknar med att leverera runt 45'000 av den här ”mitt-i-utvecklingen-enheten” - för lite för att göra det ekonomiskt med en skräddarsydd display. Oculus hävdar att displayen är kapabel att visa 75 Hz vilket betyder att den överklockas från standard 60 Hz. DK2 inkluderar också en helt ny positions-enhet. Det här är en skräddarsydd IR-kamera som ska fungera med utvecklingskittet. Kameran har en vidvinkel-lins vilket gör att den kan se fler IR-lampor samtidigt och därigenom ge exaktare positionering. Här är för övrigt kretsarna som återfinns på kamerans moderkort:
  • Microchip Technology 4AI28I 40615P
  • SIWARD 12.0 4C
  • S033 HVG 107Y
  • Etron Technology eSP570 webcam controller

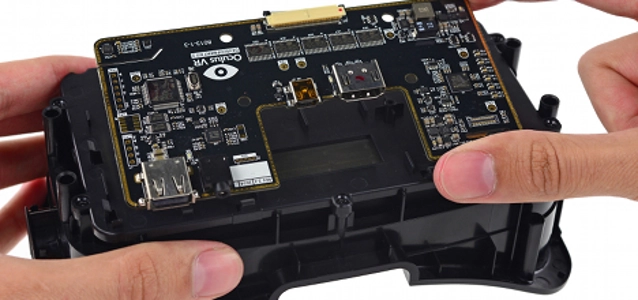

Och de som finns i huvudenheten:
  • Toshiba 358779XBG HDMI Interface Bridge
  • STMicroelectronics STP16CPC26 Low Voltage 16-Bit Constant Current LED Sink Driver
  • STMicroelectronics STM32L100RB Ultra-low-power 32-bit Value Line ARM Cortex-M3 MCU with 128 Kbytes Flash, 32 MHz CPU, LCD, USB
  • Cypress Semiconductor CY7C65632 Very Low Power USB 2.0 Hub Controller
  • Invensense MP65 Six-Axis (Gyro + Accelerometer) MEMS MotionTracking
  • Texas Instruments SEM TI 39 CF5I Single Schmitt-Trigger Inverter
----- Mer finns att läsa här © iFixit.
